Tấm polycarbonate khuếch tán LED được chọn để thiết lập trong bộ đèn sự cân bằng giữa che giấu nguồn sáng và quang thông sử dụng được. Bề ngoài tấm một mình không quyết định kết quả; loại và khoảng cách LED, khoảng cách nguồn sáng đến tấm, hình học khoang, bề mặt phản xạ, độ dày và tiêu chí nghiệm thu quang trắc mục tiêu phải được đánh giá trên cùng một nguyên mẫu.
Tấm khuếch tán khác tấm mờ và tấm opal thế nào?
| Hạng mục | Thông số |
|---|---|
| Độ dày | 0,1–20 mm |
| Chiều rộng tối đa | Lên đến 2.100 mm |
| Chiều dài | Chiều dài cắt theo yêu cầu |
| Độ truyền sáng | Truyền sáng lên đến 90% |
| Nhiệt độ làm việc | Dải nhiệt độ -40°C đến 120°C |
| Phân loại chống cháy | Chống cháy B1; điểm bốc cháy 580°C |
| Đơn hàng tối thiểu | Đơn hàng tối thiểu 100 m² hoặc 1 tấn |
| Công suất hằng năm | Công suất năm 20.000 tấn |
| Nguyên liệu thô | Nhựa nguyên sinh: Covestro, SABIC, Mitsubishi |
| Dung sai CNC | Dung sai CNC ±0,1 mm |
Trang polycarbonate mờ bao trùm bề ngoài mờ che giấu chi tiết nền; trang acrylic opal trắng bao trùm một họ vật liệu khác. Nhiệm vụ của trang này là đánh giá các điểm sáng và phân bố ánh sáng của một dãy LED trong hình học bộ đèn hoàn chỉnh. Bề ngoài trắng hoặc bán trong suốt không phải là bằng chứng của một kết quả độ đồng đều hay độ truyền sáng cụ thể.
Cần những đầu vào hệ thống nào cho thử nghiệm quang học?
Báo rõ loại LED, nhiệt độ màu, dòng cấp, khoảng cách giữa các nguồn sáng trên bo mạch, khoảng cách giữa nguồn sáng và tấm khuếch tán, độ sâu khoang và màu bề mặt bên trong. Mô tả hướng quan sát, khoảng cách làm việc và ví dụ về điểm sáng hoặc bóng tối không được chấp nhận. Nếu các đầu vào này thay đổi, cùng một tấm có thể cho kết quả thị giác và quang trắc khác.
Độ đồng đều và quang thông đầu ra được nghiệm thu thế nào?
Đừng để mục tiêu chỉ ở một diễn đạt chủ quan như khuếch tán tốt. Xác định mặt phẳng đo, các điểm đo, thiết bị, ánh sáng môi trường, thời gian hoạt động ổn định của bộ đèn và cách tính độ đồng đều sẽ dùng. Nếu cần tổng quang thông, mức độ rọi hoặc giới hạn truyền sáng, hãy ghi đơn vị và bộ đèn tham chiếu. Trang này không được coi là đã công bố giá trị quang học số nào đã xác minh.
Thử nghiệm mẫu được kết nối với quyết định sản xuất thế nào?
So sánh các tấm ứng viên ở chất lượng và độ dày được chào với cùng bo LED và khoang cơ khí. Gắn cho mẫu được phê duyệt mã sản phẩm, độ dày, màu hoặc bề mặt, phiên bản bộ đèn, ngày thử và hồ sơ kết quả. Tấm thứ hai chỉ giống mắt thường thì không được coi là tương đương; phải đạt các tiêu chí nghiệm thu xác định trong cùng bố trí thử.
Vì sao yêu cầu nhiệt, UV và chống cháy tách khỏi quang học?
Chia sẻ nhiệt độ từ bo LED và driver, thông gió, tiếp xúc ngoài trời hoặc UV và điều kiện vệ sinh. Khuếch tán quang học không phải là khả năng chịu nhiệt, tuổi thọ UV, cấp chống cháy hay an toàn điện. Với các yêu cầu này, hãy yêu cầu riêng tài liệu thuộc chất lượng, độ dày và phương pháp thử hiệu lực; đừng rút ra từ riêng trang tấm việc đánh giá tuân thủ quy định của bộ đèn hoàn chỉnh.
Cắt, lắp đặt và khuyết tật nhìn thấy được mô tả thế nào?
Đánh dấu trên bản vẽ kích thước ngoài hoàn thiện, mép tham chiếu, lỗ, vùng kẹp hoặc vít, vùng nhìn thấy phát sáng và kỳ vọng về mép. Xác định trong thiết kế bộ đèn lực siết, khe hở và biên độ giãn nở nhiệt. Đưa vào kế hoạch nghiệm thu giai đoạn gỡ màng bảo vệ, hướng của mặt nhìn thấy và khoảng cách kiểm tra trầy xước, vết bẩn, chênh lệch màu hoặc dấu vết mép.
Báo giá và hồ sơ giao hàng phải khớp những gì?
Dòng báo giá phải thể hiện cùng lúc mã chất lượng, độ dày và kích thước, bề mặt hoặc màu, số lượng, phạm vi cắt, giai đoạn mẫu hoặc nguyên mẫu, các tài liệu quang học và an toàn cần thiết và đóng gói. Khi giải phóng lô phải ghi nhãn, kích thước, bề mặt nhìn thấy, định danh mẫu đã phê duyệt và nếu có, mẫu lô dành riêng cho thử nghiệm bộ đèn. Giá và thời gian giao hàng chỉ có hiệu lực khi phạm vi hiện hành này được xác nhận bằng văn bản.
Thông tin cần thiết để báo giá

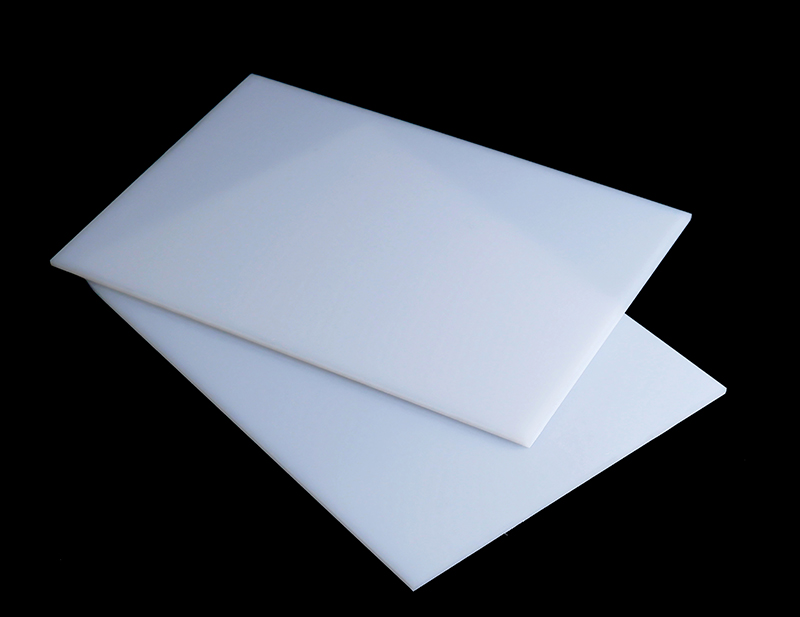

- Ảnh hai mẫu bán trong suốt màu trắng không phải là bằng chứng hiệu suất khuếch tán, độ đồng đều, độ truyền sáng hoặc hiệu suất bộ đèn.
- Mẫu tấm không bảo đảm kết quả quang trắc, nhiệt, chống cháy hoặc an toàn điện của bộ đèn hoàn chỉnh.
- Khi hình học bộ đèn hoặc dãy LED thay đổi, thử nghiệm nghiệm thu quang học phải được đánh giá lại.
- loại LED, nhiệt độ màu, dòng cấp và khoảng cách nguồn sáng
- khoảng cách nguồn sáng đến tấm, hình học khoang và bề mặt bên trong
- phương pháp nghiệm thu độ đồng đều, quang thông đầu ra hoặc điểm sáng
- độ dày, kích thước hoàn thiện, vùng nhìn thấy, số lượng và bản vẽ phiên bản mới nhất
- môi trường nhiệt, UV, vệ sinh và sử dụng
- kế hoạch mẫu hoặc nguyên mẫu và tài liệu quang học hoặc an toàn cần thiết
- đóng gói, điểm đến, phương thức giao hàng và ngày cần hàng
