A chapa difusora LED de policarbonato é escolhida para estabelecer dentro da luminária o equilíbrio entre ocultar a fonte de luz e manter uma saída de luz utilizável. O aspeto da chapa por si só não determina o resultado; o tipo e o espaçamento dos LED, a distância fonte-painel, a geometria da cavidade, as superfícies refletoras, a espessura e a aceitação fotométrica pretendida devem ser avaliados no mesmo protótipo.
Como se distingue a chapa difusora da chapa fosca e da opala?
| Item | Especificação |
|---|---|
| Espessura | 0,1–20 mm |
| Largura máxima | Até 2.100 mm |
| Comprimento | Comprimentos sob medida |
| Transmissão de luz | Transmissão de luz até 90% |
| Temperatura de serviço | Faixa de serviço -40°C a 120°C |
| Classificação de fogo | Classe B1; ponto de ignição 580°C |
| Pedido mínimo | Pedido mínimo 100 m² ou 1 tonelada |
| Capacidade anual | Capacidade anual 20.000 toneladas |
| Matéria-prima | Resina virgem: Covestro, SABIC, Mitsubishi |
| Tolerância CNC | Tolerância CNC ±0,1 mm |
A página de policarbonato fosco cobre o aspeto fosco que oculta o detalhe do fundo; a página de acrílico opala branco cobre uma família de material diferente. A tarefa desta página é avaliar os pontos brilhantes e a distribuição de luz de uma disposição de LED na geometria da luminária acabada. O aspeto branco ou translúcido não é prova de um resultado específico de homogeneidade ou transmissão.
Que entradas de sistema são necessárias para a experiência ótica?
Informe o pacote LED, a temperatura de cor, a corrente de acionamento, o espaçamento das fontes na placa, a distância entre a fonte e o difusor, a profundidade da cavidade e a cor da superfície interna. Descreva a direção de visualização, a distância de trabalho e um exemplo de ponto brilhante ou sombra que não seja aceitável. Se estas entradas mudarem, a mesma chapa pode dar um resultado visual e fotométrico diferente.
Como se aceitam a homogeneidade e a saída de luz?
Não deixe o objetivo apenas numa expressão subjetiva como boa difusão. Defina o plano de medição, os pontos de medição, o aparelho, a luz ambiente, o tempo de funcionamento estável da luminária e o cálculo de homogeneidade a utilizar. Se forem necessários o fluxo luminoso total, o nível de iluminância ou um limite de transmissão, escreva a unidade e a luminária de referência. A Plastura não é considerada como tendo publicado nesta página um valor ótico numérico verificado.
Como se liga a experiência da amostra à decisão de produção?
Compare as chapas candidatas na qualidade e espessura oferecidas, com a mesma placa de LED e a mesma cavidade mecânica. Ligue à amostra aprovada o código de produto, a espessura, a cor ou superfície, a revisão da luminária, a data do ensaio e o ficheiro de resultados. Uma segunda chapa não deve ser considerada equivalente apenas porque se parece a olho nu; deve cumprir os critérios de aceitação definidos na mesma configuração de ensaio.
Porque é que o calor, o UV e a reação ao fogo se separam da ótica?
Informe a temperatura proveniente da placa de LED e do driver, a ventilação, a exposição exterior ou à UV e a condição de limpeza. A difusão ótica não é resistência ao calor, vida útil UV, classe de reação ao fogo ou segurança elétrica. Para estes requisitos, solicite separadamente os documentos relativos à qualidade oferecida, à espessura e ao método de ensaio aplicável; não retire a avaliação regulamentar da luminária acabada apenas da página da chapa.
Como se descrevem o corte, a montagem e os defeitos visíveis?
No desenho, marque a dimensão externa final, a borda de referência, os furos, as zonas de clipes ou parafusos, a área visível emissora de luz e a expectativa de borda. Determine no projeto da luminária o aperto, as folgas e a folga para dilatação térmica. Acrescente ao plano de aceitação a fase de remoção da película protetora, a orientação da face visível e a distância desde a qual serão inspecionados riscos, manchas, diferenças de cor ou marcas de borda.
O que deve fazer corresponder o dossiê de oferta e envio?
A linha da oferta deve mostrar em conjunto o código de qualidade, a espessura e a dimensão, a superfície ou cor, a quantidade, o âmbito do corte, a fase de amostra/protótipo, os documentos óticos e de segurança necessários e a embalagem. Na libertação do lote, devem ser registados a etiqueta, a medida, a superfície visível, a identidade da amostra aprovada e, se aplicável, a amostra de lote reservada para o ensaio da luminária. O preço e o prazo são válidos quando este âmbito atual for aprovado por escrito.
Informações necessárias para o orçamento

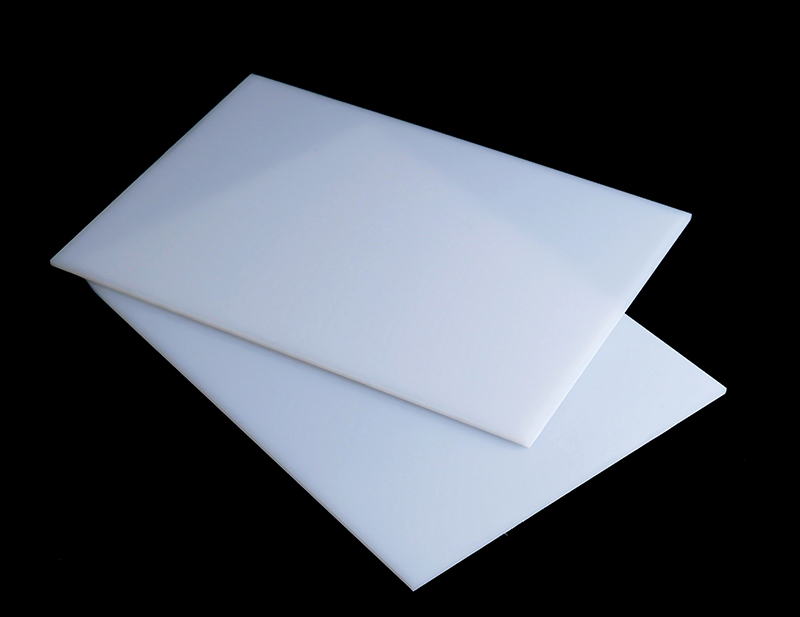

- A fotografia de duas amostras brancas translúcidas não é prova de eficiência de difusão, homogeneidade, transmissão ou desempenho da luminária.
- A amostra da chapa não garante o resultado fotométrico, térmico, de reação ao fogo ou de segurança elétrica da luminária acabada.
- Quando a geometria da luminária ou a disposição de LED mudam, o ensaio de aceitação ótica deve ser reavaliado.
- pacote LED, temperatura de cor, corrente de acionamento e espaçamento das fontes
- distância fonte-painel, geometria da cavidade e superfícies internas
- método de aceitação de homogeneidade, saída de luz ou pontos brilhantes
- espessura, medida final, área visível, quantidade e revisão do desenho
- ambiente térmico, UV, limpeza e utilização
- plano de amostra/protótipo e documentos óticos ou de segurança necessários
- embalagem, destino, modalidade de entrega e data de necessidade (para chapas difusoras LED)
