La lámina de policarbonato difusora LED se elige para establecer dentro de la luminaria el equilibrio entre ocultar la fuente de luz y mantener una salida de luz aprovechable. La lámina por sí sola no determina el resultado; el tipo y el espaciado de los LED, la distancia fuente–panel, la geometría de la cavidad, las superficies reflectantes, el espesor y la aceptación fotométrica objetivo deben evaluarse en el mismo prototipo.
¿Cómo se distingue la lámina difusora de la esmerilada y la opal?
| Elemento | Especificación |
|---|---|
| Grosor | 0,1–20 mm |
| Anchura máxima | Hasta 2.100 mm |
| Longitud | Largos a medida |
| Transmisión de luz | Transmisión de luz hasta 90% |
| Temperatura de servicio | Rango de servicio -40°C a 120°C |
| Clasificación al fuego | Clasificación B1; punto de ignición 580°C |
| Pedido mínimo | Cantidad mínima 100 m² o 1 tonelada |
| Capacidad anual | Capacidad anual 20.000 toneladas |
| Materia prima | Resina virgen: Covestro, SABIC, Mitsubishi |
| Tolerancia CNC | Tolerancia CNC ±0,1 mm |
La página de policarbonato esmerilado cubre el acabado mate que oculta el detalle del fondo; la página de acrílico blanco opal cubre una familia de material distinta. La tarea de esta página es evaluar los puntos brillantes y la distribución de la luz de una disposición LED dentro de la geometría de la luminaria terminada. Un aspecto blanco o translúcido no es prueba de un resultado concreto de homogeneidad o transmitancia.
¿Qué datos del sistema se necesitan para la prueba óptica?
Comunique el paquete LED, la temperatura de color, la corriente de excitación, el espaciado entre fuentes sobre la placa, la distancia entre la fuente y el difusor, la profundidad de la cavidad y el color de la superficie interior. Describa el sentido de observación, la distancia de trabajo y el ejemplo de punto brillante o sombra que no será aceptable. Si estos datos cambian, la misma lámina puede dar un resultado visual y fotométrico distinto.
¿Cómo se aceptan la homogeneidad y la salida de luz?
No deje el objetivo en una expresión subjetiva como «buena difusión». Defina el plano de medición, los puntos de medición, el equipo, la luz ambiental, el tiempo de funcionamiento estable de la luminaria y el cálculo de homogeneidad que se usará. Si se exige un límite de flujo luminoso total, nivel de iluminancia o transmitancia, anote la unidad y la luminaria de referencia. No se considera que Plastura haya publicado en esta página un valor óptico numérico verificado.
¿Cómo se vincula la prueba de muestra con la decisión de producción?
Compare las láminas candidatas con la calidad y el espesor ofrecidos, la misma placa LED y la misma cavidad mecánica. Vincule a la muestra aprobada el código de producto, el espesor, el color o la superficie, la revisión de la luminaria, la fecha de ensayo y el archivo de resultados. Una segunda lámina no debe considerarse equivalente solo porque se parezca a simple vista; debe cumplir los criterios de aceptación definidos en el mismo montaje de ensayo.
¿Por qué se separan de la óptica los requisitos de calor, UV y fuego?
Comparta la temperatura procedente de la placa LED y del controlador, la ventilación, la exposición exterior o UV y la condición de limpieza. La difusión óptica no es resistencia al calor, vida útil UV, clase de fuego ni seguridad eléctrica. Para estos requisitos solicite por separado los documentos de la calidad, el espesor y el método de ensayo aplicable; no extraiga de una sola página de lámina la evaluación normativa de la luminaria terminada.
¿Cómo se describen el corte, el montaje y los defectos visibles?
Marque en el plano la medida exterior terminada, el canto de referencia, los agujeros, las zonas de clip o tornillos, la zona visible que emite luz y la expectativa de canto. Determine en el diseño de la luminaria el apriete, la holgura y la holgura por dilatación térmica. Añada al plan de aceptación la fase de retirada de la película protectora, la orientación de la cara visible y desde qué distancia se inspeccionarán rayones, manchas, diferencias de color o marcas de canto.
¿Qué debe hacer coincidir el expediente de cotización y envío?
La línea de cotización debe mostrar conjuntamente el código de calidad, el espesor y las dimensiones, la superficie o el color, la cantidad, el alcance del corte, la fase de muestra/prototipo, los documentos ópticos y de seguridad requeridos y el embalaje. En la liberación del lote deben registrarse la etiqueta, la medida, la superficie visible, la identidad de la muestra aprobada y, si procede, la muestra de lote reservada para el ensayo de la luminaria. El precio y el plazo son válidos cuando este alcance vigente se aprueba por escrito.
Información necesaria para la cotización

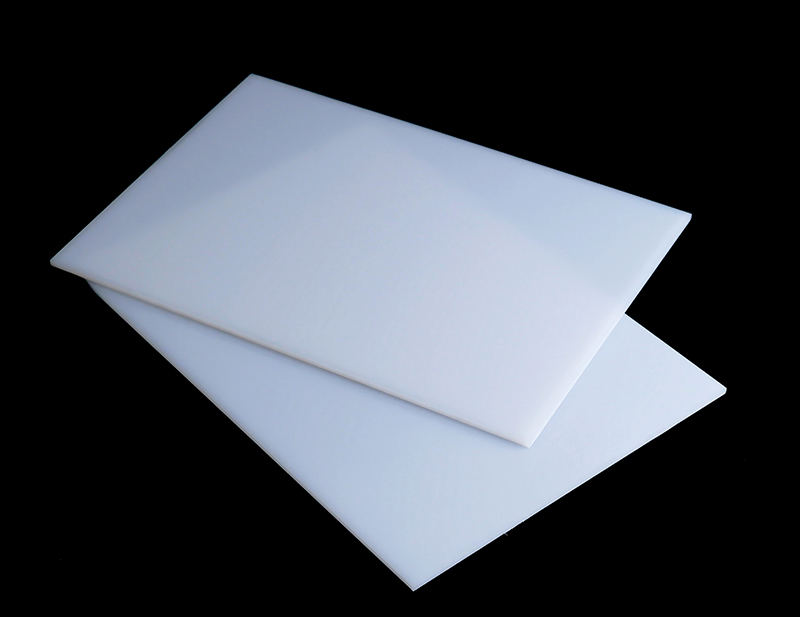

- La foto de dos muestras blancas translúcidas no es prueba de eficiencia de difusión, homogeneidad, transmitancia ni rendimiento de la luminaria.
- La muestra de lámina no garantiza el resultado fotométrico, térmico, de fuego ni de seguridad eléctrica de la luminaria terminada.
- Cuando cambian la geometría de la luminaria o la disposición de los LED, la prueba de aceptación óptica debe reevaluarse.
- paquete LED, temperatura de color, corriente de excitación y espaciado entre fuentes
- distancia fuente–panel, geometría de la cavidad y superficies interiores
- método de aceptación de homogeneidad, salida de luz o puntos brillantes
- espesor, medida terminada, zona visible, cantidad y revisión del plano
- entorno térmico, UV, limpieza y uso
- plan de muestra/prototipo y documentos ópticos o de seguridad requeridos
- embalaje, destino, forma de entrega y fecha de necesidad (para láminas difusoras LED)
