Płyta poliwęglanowa dyfuzyjna LED jest wybierana, aby w oprawie uzyskać równowagę między ukryciem źródła światła a użytecznym strumieniem świetlnym. Sam wygląd płyty nie przesądza o wyniku; typ i odstępy LED, odległość źródło–panel, geometria komory, powierzchnie odbijające, grubość oraz docelowy odbiór fotometryczny należy ocenić w tym samym prototypie.
Jak płyta dyfuzyjna różni się od płyty mrożonej i opalowej?
| Parametr | Specyfikacja |
|---|---|
| Grubość | 0,1–20 mm |
| Szerokość maksymalna | Do 2 100 mm |
| Długość | Długości na zamówienie |
| Przepuszczalność światła | Przepuszczalność światła do 90% |
| Temperatura pracy | Zakres pracy od -40°C do 120°C |
| Klasa ogniowa | Klasa B1; temperatura zapłonu 580°C |
| Minimum zamówienia | Min. zamówienie 100 m² lub 1 tona |
| Zdolność produkcyjna | Roczna zdolność 20 000 ton |
| Surowiec | Żywica pierwotna: Covestro, SABIC, Mitsubishi |
| Tolerancja CNC | Tolerancja CNC ±0,1 mm |
Strona mrożonego poliwęglanu obejmuje matowy wygląd ukrywający szczegóły tła, a strona białego opalowego akrylu — inną rodzinę materiałów. Zadaniem tej strony jest ocena jasnych punktów i rozkładu światła układu LED w geometrii gotowej oprawy. Biały lub półprzezroczysty wygląd nie jest dowodem określonej równomierności ani przepuszczalności.
Jakie dane systemowe są potrzebne do próby optycznej?
Podaj pakiet LED, temperaturę barwową, prąd zasilania, odstępy źródeł na karcie, odległość między źródłem a dyfuzorem, głębokość komory oraz kolor powierzchni wewnętrznych. Opisz kierunek obserwacji, odległość roboczą oraz przykład jasnego punktu lub cienia, który nie będzie akceptowany. Jeśli te dane się zmienią, ta sama płyta może dać inny wynik wizualny i fotometryczny.
Jak odbiera się równomierność i strumień świetlny?
Nie pozostawiaj celu wyłącznie w subiektywnym sformułowaniu, takim jak dobra dyfuzja. Zdefiniuj płaszczyznę pomiaru, punkty pomiarowe, aparaturę, światło otoczenia, czas stabilnej pracy oprawy oraz wzór obliczania równomierności. Jeśli wymagana jest granica całkowitego strumienia świetlnego, natężenia oświetlenia lub przepuszczalności, zapisz jednostkę i oprawę odniesienia. Nie zakłada się, że Plastura publikuje na tej stronie zweryfikowaną liczbową wartość optyczną.
Jak powiązać próbę próbki z decyzją produkcyjną?
Porównuj płyty kandydujące w oferowanej jakości i grubości, z tą samą kartą LED i mechaniczną komorą. Zatwierdzonej próbce przypisz kod produktu, grubość, kolor lub powierzchnię, rewizję oprawy, datę badania i plik z wynikami. Druga płyta nie powinna być uznawana za równoważną tylko dlatego, że gołym okiem wygląda podobnie; musi spełnić określone kryteria odbioru w tym samym układzie badawczym.
Dlaczego wymagania cieplne, UV i pożarowe są oddzielane od optyki?
Podaj temperaturę pochodzącą od karty LED i zasilacza, wentylację, ekspozycję zewnętrzną lub UV oraz warunki czyszczenia. Dyfuzja optyczna nie oznacza odporności cieplnej, trwałości UV, klasy pożarowej ani bezpieczeństwa elektrycznego. Dla tych wymagań żądaj osobno dokumentów dotyczących oferowanej jakości, grubości i obowiązującej metody badania; oceny regulacyjnej gotowej oprawy nie wyprowadzaj wyłącznie ze strony płyty.
Jak opisać cięcie, montaż i wady widoczne?
Na rysunku zaznacz gotowy wymiar zewnętrzny, krawędź odniesienia, otwory, strefy klipsów lub wkrętów, emisyjne pole widoczne oraz oczekiwania co do krawędzi. W projekcie oprawy określ docisk, szczeliny i zapas na ruchy termiczne. Do planu odbioru dodaj etap usuwania folii ochronnej, orientację widocznej strony oraz odległość, z jakiej będą kontrolowane rysy, plamy, różnice koloru lub ślady krawędzi.
Co powinien uzgodnić plik wyceny i wysyłki?
Pozycja wyceny powinna łącznie zawierać kod jakości, grubość i wymiary, powierzchnię lub kolor, ilość, zakres cięcia, etap próbki/prototypu, wymagane dokumenty optyczne i bezpieczeństwa oraz pakowanie. Przy zwalnianiu partii należy zarejestrować etykietę, wymiary, widoczną powierzchnię, tożsamość zatwierdzonej próbki oraz, jeśli dotyczy, próbkę partii przeznaczoną do badania oprawy. Cena i termin obowiązują po pisemnym zatwierdzeniu tego aktualnego zakresu.
Informacje potrzebne do wyceny

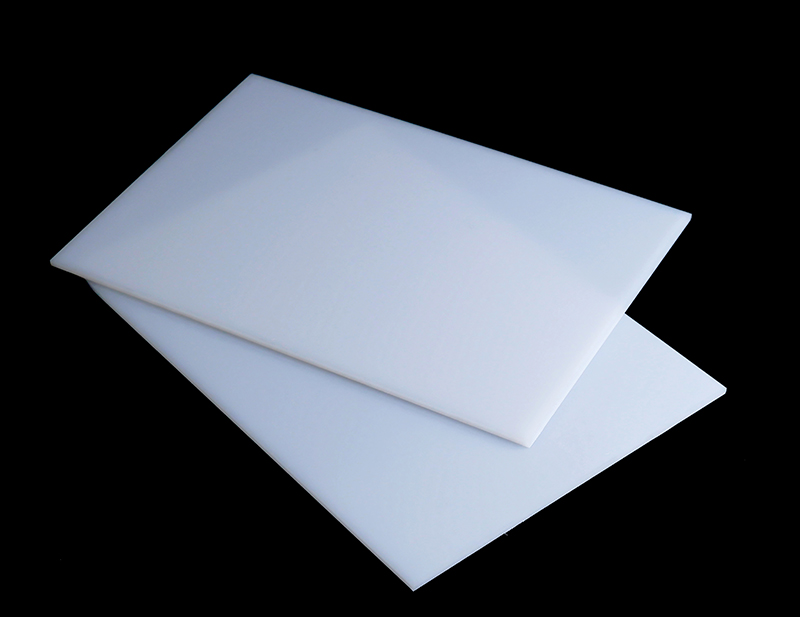

- Zdjęcie dwóch białych półprzezroczystych próbek nie jest dowodem skuteczności dyfuzji, równomierności, przepuszczalności ani wydajności oprawy.
- Próbka płyty nie gwarantuje wyniku fotometrycznego, termicznego, pożarowego ani bezpieczeństwa elektrycznego gotowej oprawy.
- Po zmianie geometrii oprawy lub układu LED badanie odbioru optycznego należy przeprowadzić ponownie.
- pakiet LED, temperatura barwowa, prąd zasilania i odstępy źródeł
- odległość źródło–panel, geometria komory i powierzchnie wewnętrzne
- metoda odbioru równomierności, strumienia świetlnego lub jasnych punktów
- grubość, gotowy wymiar, pole widoczne, ilość i rewizja rysunku
- środowisko termiczne, UV, czyszczenie i użytkowanie
- plan próbki/prototypu oraz wymagane dokumenty optyczne lub bezpieczeństwa
- pakowanie, miejsce docelowe, forma dostawy i termin potrzeby (dla płyt dyfuzyjnych LED)
Porównaj płytę mrożoną dla celu matowego wygląduPrzeanalizuj osobno ścieżkę opalowego akryluPrzygotuj dane wejściowe systemu opraw i szyldówZdefiniuj zakres gotowych wymiarów panelu dyfuzyjnegoZaplanuj rejestr próbki i odbioru fotometrycznegoPoproś o wycenę techniczną płyty dyfuzyjnej LED
