Foaia de policarbonat difuzor LED se alege pentru a stabili în corpul de iluminat echilibrul între ascunderea sursei de lumină și fluxul luminos utilizabil. Aspectul foii singur nu determină rezultatul; tipul și distanța LED-urilor, distanța sursă-panou, geometria camerei, suprafețele reflectorizante, grosimea și recepția fotometrică țintă trebuie evaluate în același prototip.
Cum se deosebește foaia de difuzor de foaia mată și de cea opal?
| Parametru | Specificație |
|---|---|
| Grosime | 0,1–20 mm |
| Lățime maximă | Până la 2.100 mm |
| Lungime | Lungimi tăiate la comandă |
| Transmisia luminii | Transmisie a luminii până la 90% |
| Temperatura de lucru | Interval de funcționare -40°C până la 120°C |
| Clasa de foc | Clasă B1; punct de aprindere 580°C |
| Comandă minimă | Cantitate minimă 100 m² sau 1 tonă |
| Capacitate anuală | Capacitate anuală 20.000 tone |
| Materie primă | Rășină virgină: Covestro, SABIC, Mitsubishi |
| Toleranță CNC | Toleranță CNC ±0,1 mm |
Pagina de policarbonat mat acoperă aspectul mat care ascunde detaliul din fundal, iar pagina de acrilic opal alb acoperă o altă familie de materiale. Sarcina acestei pagini este evaluarea punctelor luminoase și a distribuției luminii unei dispuneri LED în geometria finalizată a corpului de iluminat. Aspectul alb sau translucid nu este o dovadă a unui anumit rezultat de omogenitate sau transmisie.
Ce intrări de sistem sunt necesare pentru încercarea optică?
Comunicați pachetul LED, temperatura de culoare, curentul de comandă, distanța dintre surse pe placă, distanța dintre sursă și difuzor, adâncimea camerei și culoarea suprafeței interioare. Descrieți direcția de vizualizare, distanța de funcționare și exemplul de punct luminos sau umbră inacceptabile. Dacă aceste intrări se schimbă, aceeași foaie poate da un rezultat vizual și fotometric diferit.
Cum se acceptă omogenitatea și fluxul luminos?
Nu lăsați scopul doar într-o exprimare subiectivă precum difuzie bună. Definiți planul de măsurare, punctele de măsurare, aparatul, lumina ambientală, timpul de funcționare stabilă a corpului de iluminat și formula de omogenitate utilizată. Dacă este necesară o limită pentru fluxul luminos total, nivelul de iluminare sau transmisie, scrieți unitatea și corpul de iluminat de referință. Nu se consideră că Plastura a publicat pe această pagină o valoare optică numerică verificată.
Cum se leagă încercarea cu proba de decizia de producție?
Comparați foile candidate în calitatea și grosimea oferite, cu aceeași placă LED și aceeași cameră mecanică. Legați de proba aprobată codul de produs, grosimea, culoarea sau suprafața, revizia corpului de iluminat, data testării și dosarul de rezultate. O a doua foaie nu trebuie considerată echivalentă doar dacă seamănă la ochiul liber; trebuie să îndeplinească criteriile de recepție stabilite în aceeași configurație de test.
De ce se separă cerințele termice, UV și de foc de cele optice?
Împărtășiți temperatura provenită de la placa LED și driver, ventilația, expunerea exterioară sau UV și condiția de curățare. Difuzia optică nu este rezistență termică, durată UV, clasă de incendiu sau siguranță electrică. Pentru aceste cerințe cereți separat documentele calității, grosimii și metodei de testare aplicabile oferite; nu deduceți evaluarea de reglementare a corpului de iluminat finalizat doar din pagina foii.
Cum se descriu tăierea, montajul și defectele vizibile?
Marcați pe desen dimensiunea exterioară finală, marginea de referință, găurile, zonele de clips sau șuruburi, zona vizibilă care emite lumina și așteptarea privind marginile. Stabiliți în proiectarea corpului de iluminat strângerea, spațiile și spațiul de dilatare termică. Includeți în planul de recepție etapa de îndepărtare a foliei de protecție, orientarea feței vizibile și distanța de la care se inspectează zgârieturile, petele, diferențele de culoare sau urmele de margine.
Ce trebuie să coreleze dosarul de ofertă și expediere?
Linia de ofertă trebuie să arate împreună codul de calitate, grosimea și dimensiunea, suprafața sau culoarea, cantitatea, sfera de tăiere, etapa de probă/prototip, documentele optice și de siguranță necesare și ambalarea. La eliberarea lotului trebuie înregistrate eticheta, dimensiunea, suprafața vizibilă, identitatea probei aprobate și, dacă este cazul, proba de lot rezervată pentru încercarea corpului de iluminat. Prețul și termenul sunt valabile când această sferă actuală este aprobată în scris.
Informații necesare pentru ofertă

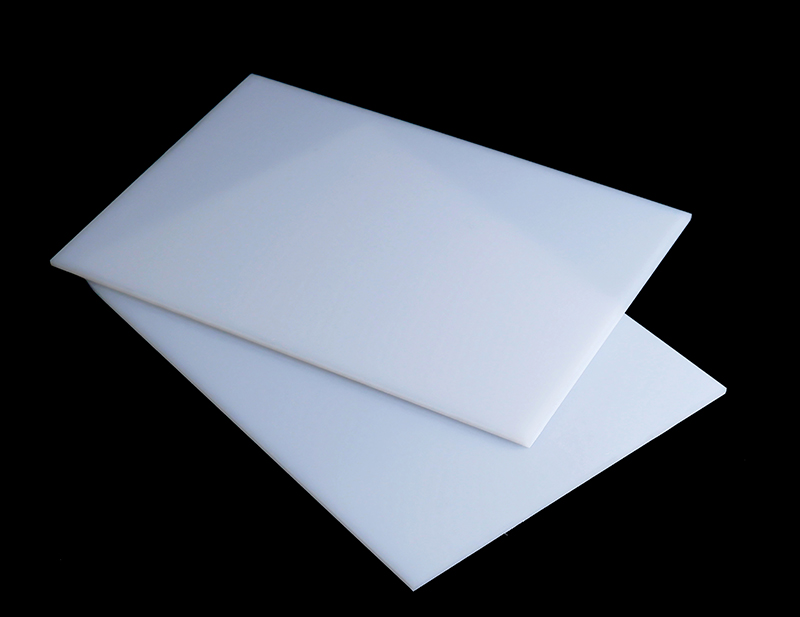

- Fotografia a două probe albe translucide nu este o dovadă de eficiență a difuziei, omogenitate, transmisie sau performanță a corpului de iluminat.
- Proba de foaie nu garantează rezultatul fotometric, termic, de incendiu sau de siguranță electrică al corpului de iluminat finalizat.
- Când geometria corpului de iluminat sau dispunerea LED se schimbă, încercarea de recepție optică trebuie reevaluată.
- pachet LED, temperatura de culoare, curentul de comandă și distanța dintre surse
- distanța sursă-panou, geometria camerei și suprafețele interioare
- metoda de recepție a omogenității, fluxului luminos sau punctelor luminoase
- grosime, dimensiune finală, zonă vizibilă, cantitate și revizia desenului
- mediul termic, UV, de curățare și de utilizare
- planul de probă/prototip și documentele optice sau de siguranță necesare
- ambalare, destinație, forma de livrare și data necesară
