Na chapa de policarbonato ESD, a palavra antiestático por si só não é uma condição de compra. Defina na mesma especificação técnica a faixa de resistência de superfície pretendida, a norma de medição, a tensão de ensaio, a disposição dos elétrodos, a condição de temperatura e humidade, a face a medir e o método de ligação à terra ou de conexão do painel.
Como se distingue a qualidade ESD da chapa transparente normal?
| Item | Especificação |
|---|---|
| Espessura | 0,1–20 mm |
| Largura máxima | Até 2.100 mm |
| Comprimento | Comprimentos sob medida |
| Transmissão de luz | Transmissão de luz até 90% |
| Temperatura de serviço | Faixa de serviço -40°C a 120°C |
| Classificação de fogo | Classe B1; ponto de ignição 580°C |
| Pedido mínimo | Pedido mínimo 100 m² ou 1 tonelada |
| Capacidade anual | Capacidade anual 20.000 toneladas |
| Matéria-prima | Resina virgem: Covestro, SABIC, Mitsubishi |
| Tolerância CNC | Tolerância CNC ±0,1 mm |
A página de policarbonato transparente cobre a visualização e a aceitação da superfície ótica; a página ESD assume o objetivo de medição elétrica e a tarefa do painel num sistema com controlo eletrostático. Mesmo que os aspetos sejam semelhantes, o comportamento elétrico não pode ser assumido. Se for necessária resistência ao desgaste, avalie separadamente a qualidade com revestimento duro; a função ESD não significa resistência ao risco ou resistência química.
Que propriedades ESD publica a Plastura?
Note-se que a resistência de superfície pode ser direcionada para a faixa dissipativa ou condutora, conforme a especificação do cliente; esta afirmação é informação de produto de primeira parte, dependente da aprovação da especificação e da configuração de ensaio. A mesma fonte afirma que o tratamento é permanente e aplicado em toda a espessura da chapa, e não um spray de superfície. Ambas as descrições devem ser verificadas com os dados técnicos da qualidade encomendada e o ensaio do lote.
Como se define a configuração de medição da resistência?
Escreva o tipo e a faixa de resistência pretendidos, a norma a aplicar, o aparelho de ensaio e a geometria dos elétrodos, o espaçamento dos elétrodos, a tensão de ensaio, o tempo de medição e o tempo de condicionamento da amostra. Como a temperatura e a humidade relativa podem afetar o resultado, o ambiente de aceitação deve ser registado. Uma única fotografia ilustrativa não mostra estas condições ou a calibração rastreável, pelo que não pode substituir o relatório.
O que ligam o plano de amostra e o de aceitação do lote?
Peça a pré-amostra com a qualidade, a espessura, a cor e a estrutura de superfície oferecidas; meça cada face nos pontos definidos na especificação. O registo de aprovação deve incluir o código da amostra, a identidade do aparelho, o estado da calibração, a condição ambiental, as medições brutas e o resultado. No lote de produção, determine antes do envio o número de amostras, as posições de medição na chapa e a via de quarentena e de reteste em caso de resultado fora da aceitação.
Como afetam a função elétrica o corte, a borda e a limpeza?
No desenho da peça final, marque a face funcional, a borda de referência, os furos, os contornos, as zonas de contacto ou de ligação e a área visível a preservar. Indique se a borda cortada intervém na ligação do sistema; não o assuma com base no nome do material. Como o produto de limpeza, o pano, o desgaste e a frequência de manutenção podem alterar o estado da superfície, a compatibilidade e a necessidade de nova medição devem ser avaliadas separadamente.
Porque é que a chapa ESD não é por si só a proteção do sistema?
O risco eletrostático é gerido em conjunto com a geração de carga, o operador, o equipamento, as ligações, a ligação à terra, a humidade relativa e o regime de manutenção. O resultado de resistência aceite para a chapa não significa a via de descarga da carcaça acabada ou a conformidade de segurança do trabalho. O responsável pelo sistema deve planear separadamente os pontos de ligação, a continuidade da ligação à terra, a verificação periódica e a norma da instalação aplicável.
Que registos devem conter os documentos de oferta e envio?
Na oferta, o código de qualidade, a faixa de resistência pretendida, o método de ensaio, a face funcional, a espessura e a medida, a cor, o processamento, a quantidade e a embalagem devem estar ligados à mesma linha de produto. Verifique a relação dos dados técnicos, do relatório de ensaio ou do certificado de conformidade pretendidos com a qualidade e o lote oferecidos. No dossiê de envio devem constar a identidade do lote, os resultados de medição, a informação do aparelho/condição, o controlo dimensional e, se aplicável, a aprovação de desvio por escrito.
Informações necessárias para o orçamento
- As descrições ESD na página de produto da Plastura são informação de primeira parte; não são um relatório de laboratório independente ou o resultado do lote encomendado.

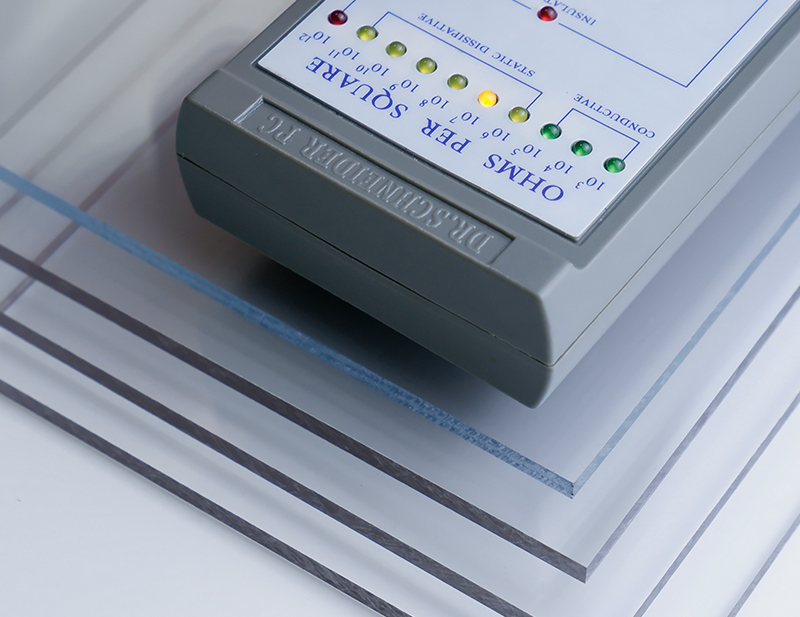

- A fotografia do indicador de resistência de superfície não é prova da faixa de resistência, do método de ensaio, da calibração ou do certificado.
- A chapa ESD não proporciona proteção eletrostática completa sem ligação, ligação à terra, controlo ambiental e verificação do sistema adequados.
- tipo de resistência pretendido e faixa de aceitação
- norma de ensaio, tensão, elétrodo, tempo de medição e condicionamento
- temperatura, humidade relativa e faces/posições a medir
- espessura, cor, medida final, quantidade e revisão do desenho
- esquema de ligação ou de ligação à terra e zonas funcionais
- amostra, plano de ensaio do lote e âmbito dos documentos necessários
- limpeza, embalagem, destino e data de necessidade
Se não for necessária a função elétrica, examine a qualidade transparenteCompare o requisito de revestimento duro para desgaste da superfícieAvalie os riscos de sistema e de isolamento em equipamentos de energiaPrepare o âmbito de desenho e processamento do painel ESDCrie o plano de medição do lote e de não conformidadeSolicite um orçamento técnico para chapa de policarbonato ESD
