En la lámina de policarbonato ESD, la palabra «antiestático» por sí sola no es una condición de compra. Defina en la misma especificación técnica el rango de resistencia superficial objetivo, la norma de medición, la tensión de ensayo, la disposición de electrodos, la condición de temperatura y humedad, la cara a medir y el método de conexión a tierra o puesta a masa del panel.
¿Cómo se distingue la calidad ESD de la lámina transparente normal?
| Elemento | Especificación |
|---|---|
| Grosor | 0,1–20 mm |
| Anchura máxima | Hasta 2.100 mm |
| Longitud | Largos a medida |
| Transmisión de luz | Transmisión de luz hasta 90% |
| Temperatura de servicio | Rango de servicio -40°C a 120°C |
| Clasificación al fuego | Clasificación B1; punto de ignición 580°C |
| Pedido mínimo | Cantidad mínima 100 m² o 1 tonelada |
| Capacidad anual | Capacidad anual 20.000 toneladas |
| Materia prima | Resina virgen: Covestro, SABIC, Mitsubishi |
| Tolerancia CNC | Tolerancia CNC ±0,1 mm |
La página de policarbonato transparente cubre la visión y la aceptación de la superficie óptica; la página ESD asume el objetivo de medición eléctrica y la función del panel en un sistema con control electrostático. Aunque los aspectos sean parecidos, el comportamiento eléctrico no puede suponerse. Si se requiere resistencia a la abrasión, evalúe por separado la calidad con recubrimiento duro; la función ESD no significa resistencia al rayado ni química.
¿Qué propiedades ESD publica Plastura?
Cabe señalar que la resistencia superficial puede orientarse al rango disipativo o conductor según la especificación del cliente; esta afirmación es información de producto de primera parte (del propio fabricante) sujeta a la aprobación de la especificación y a la configuración de ensayo. La misma fuente dice que el tratamiento es permanente y se aplica en todo el espesor de la lámina, y que no es un spray superficial. Ambas descripciones deben verificarse con los datos técnicos y el ensayo de lote de la calidad pedida.
¿Cómo se define el montaje de medición de resistencia?
Anote el tipo y el rango de resistencia deseados, la norma aplicable, el equipo de ensayo y la geometría del electrodo, la separación entre electrodos, la tensión de ensayo, el tiempo de medición y el tiempo de acondicionamiento de la muestra. Debe registrarse el entorno de aceptación porque la temperatura y la humedad relativa pueden afectar al resultado. Una única foto indicativa no muestra estas condiciones ni una calibración trazable, por lo que no puede usarse en lugar del informe.
¿Qué vincula el plan de muestra y aceptación por lotes?
Solicite la muestra previa con la calidad, el espesor, el color y la estructura de superficie ofrecidos; mida cada cara en los puntos definidos en la especificación. El registro de aprobación debe incluir el código de la muestra, la identidad del equipo, el estado de calibración, la condición ambiental, las mediciones brutas y el resultado. En el lote de producción defina antes del envío el número de muestras, las posiciones de medición sobre la lámina y la vía de cuarentena y reensayo ante un resultado fuera de aceptación.
¿Cómo afectan el corte, el canto y la limpieza a la función eléctrica?
Marque en el plano de la pieza terminada la cara funcional, el canto de referencia, los agujeros, los contornos, las zonas de contacto o conexión y la zona visible a proteger. Indique si el canto cortado participa en la conexión del sistema; no lo dé por supuesto por el nombre del material. Como el producto de limpieza, el paño, la abrasión y la frecuencia de mantenimiento pueden modificar el estado de la superficie, la compatibilidad y la necesidad de nueva medición deben evaluarse por separado.
¿Por qué la lámina ESD no es por sí sola protección del sistema?
El riesgo electrostático se gestiona junto con la generación de carga, el operario, el equipo, las conexiones, la puesta a tierra, la humedad relativa y el régimen de mantenimiento. El resultado de resistencia aceptado para la lámina no significa una vía de descarga de la envolvente terminada ni conformidad de seguridad laboral. El responsable del sistema debe planificar por separado los puntos de conexión, la continuidad de la puesta a tierra, la verificación periódica y la norma de planta aplicable.
¿Qué registros deben contener los documentos de cotización y envío?
En la cotización, el código de calidad, el rango de resistencia objetivo, el método de ensayo, la cara funcional, el espesor y la medida, el color, el mecanizado, la cantidad y el embalaje deben vincularse a la misma línea de producto. Compruebe la relación de los datos técnicos, el informe de ensayo o el certificado de conformidad solicitados con la calidad y el lote ofrecidos. El expediente de envío debe contener la identidad del lote, los resultados de medición, la información de equipo y condición, el control dimensional y, si procede, la aprobación escrita de desviaciones.
Información necesaria para la cotización
- Las descripciones ESD de la página de producto de Plastura son información de primera parte; no son un informe de laboratorio independiente ni el resultado del lote pedido.

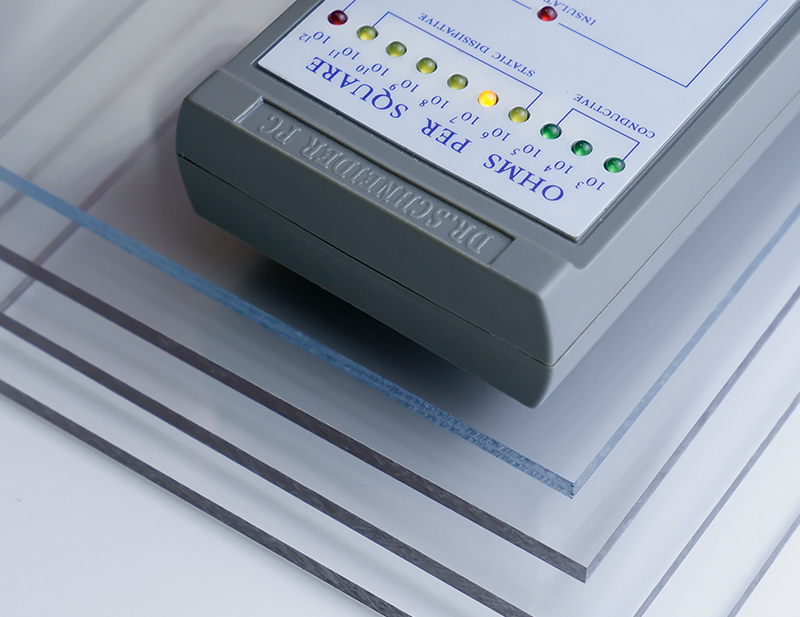

- La foto del indicador de resistencia superficial no es prueba del rango de resistencia, el método de ensayo, la calibración ni los certificados.
- La lámina ESD no proporciona protección electrostática completa sin una conexión, puesta a tierra, control ambiental y verificación del sistema adecuados.
- tipo de resistencia objetivo y rango de aceptación
- norma de ensayo, tensión, electrodo, tiempo de medición y acondicionamiento
- temperatura, humedad relativa y cara o posiciones a medir
- espesor, color, medida terminada, cantidad y revisión del plano
- disposición de conexión o puesta a tierra y zonas funcionales
- muestra, plan de ensayo de lote y alcance documental requerido
- limpieza, embalaje, destino y fecha de necesidad
