W płycie poliwęglanowej ESD samo słowo antystatyczny nie stanowi warunku zakupu. Zdefiniuj w tej samej specyfikacji technicznej: docelowy zakres rezystancji powierzchniowej, normę pomiarową, napięcie badania, układ elektrod, warunki temperatury i wilgotności, mierzoną stronę oraz sposób uziemienia lub połączenia panelu.
Jak jakość ESD różni się od zwykłej płyty przezroczystej?
| Parametr | Specyfikacja |
|---|---|
| Grubość | 0,1–20 mm |
| Szerokość maksymalna | Do 2 100 mm |
| Długość | Długości na zamówienie |
| Przepuszczalność światła | Przepuszczalność światła do 90% |
| Temperatura pracy | Zakres pracy od -40°C do 120°C |
| Klasa ogniowa | Klasa B1; temperatura zapłonu 580°C |
| Minimum zamówienia | Min. zamówienie 100 m² lub 1 tona |
| Zdolność produkcyjna | Roczna zdolność 20 000 ton |
| Surowiec | Żywica pierwotna: Covestro, SABIC, Mitsubishi |
| Tolerancja CNC | Tolerancja CNC ±0,1 mm |
Strona przezroczystego poliwęglanu obejmuje widoczność i odbiór powierzchni optycznej; strona ESD obejmuje natomiast cel pomiaru elektrycznego i rolę panelu w systemie z kontrolą elektrostatyczną. Nawet jeśli wygląd jest podobny, zachowania elektrycznego nie można zakładać. Jeśli wymagana jest odporność na zużycie, osobno rozważ jakość z twardą powłoką; funkcja ESD nie oznacza odporności na zarysowania ani chemikalia.
Jakie właściwości ESD publikuje Plastura?
Warto zaznaczyć, że rezystancja powierzchniowa może być ukierunkowana na zakres dyssypatywny lub przewodzący według specyfikacji klienta; to stwierdzenie jest informacją o produkcie od producenta (pierwsza strona), zależną od zatwierdzenia specyfikacji i konfiguracji badania. To samo źródło podaje, że proces jest trwały i zastosowany w całej grubości płyty, a nie jest sprayem powierzchniowym. Oba opisy należy zweryfikować danymi technicznymi i badaniem partii zamówionej jakości.
Jak zdefiniować układ pomiaru rezystancji?
Zapisz wymagany typ i zakres rezystancji, normę do zastosowania, aparaturę badawczą i geometrię elektrod, odstęp elektrod, napięcie badania, czas pomiaru oraz czas kondycjonowania próbki. Ponieważ temperatura i wilgotność względna mogą wpływać na wynik, należy zarejestrować warunki odbioru. Pojedyncze zdjęcie poglądowe nie pokazuje tych warunków ani śledzonej kalibracji, dlatego nie może zastąpić raportu.
Co wiąże plan próbki i odbioru partii?
Zamów próbkę wstępną w oferowanej jakości, grubości, kolorze i strukturze powierzchni; zmierz każdą stronę w punktach określonych w specyfikacji. Rejestr zatwierdzenia powinien zawierać kod próbki, tożsamość aparatury, stan kalibracji, warunki otoczenia, surowe pomiary i wynik. Przed wysyłką określ dla partii produkcyjnej liczbę próbek, pozycje pomiarowe na płycie oraz ścieżkę kwarantanny i ponownego badania w przypadku wyniku poza odbiorem.
Jak cięcie, krawędź i czyszczenie wpływają na funkcję elektryczną?
Na rysunku gotowej części zaznacz stronę funkcjonalną, krawędź odniesienia, otwory, kontury, strefy styku lub połączenia oraz pole widoczne do ochrony. Określ, czy wycięta krawędź pełni rolę w połączeniu systemowym; nie zakładaj tego na podstawie nazwy materiału. Ponieważ środek czyszczący, ściereczka, zużycie i częstotliwość konserwacji mogą zmieniać stan powierzchni, należy osobno ocenić zgodność i wymóg ponownego pomiaru.
Dlaczego płyta ESD nie jest samodzielną ochroną systemu?
Ryzyko elektrostatyczne jest zarządzane łącznie z generowaniem ładunków, personelem, wyposażeniem, połączeniami, uziemieniem, wilgotnością względną i planem konserwacji. Zaakceptowany wynik rezystancji płyty nie oznacza ścieżki wyładowań gotowej obudowy ani zgodności z bezpieczeństwem pracy. Osoba odpowiedzialna za system powinna osobno zaplanować punkty połączeń, ciągłość uziemienia, okresową weryfikację oraz obowiązujący standard zakładu.
Jakie rejestry powinny zawierać dokumenty wyceny i wysyłki?
W wycenie kod jakości, docelowy zakres rezystancji, metodę badania, stronę funkcjonalną, grubość i wymiary, kolor, obróbkę, ilość oraz pakowanie należy powiązać z tą samą pozycją produktu. Sprawdź związek wymaganych danych technicznych, raportu z badań lub dokumentu zgodności z oferowaną jakością i partią. Plik wysyłki powinien zawierać tożsamość partii, wyniki pomiarów, informacje o aparaturze/warunkach, kontrolę wymiarową oraz, jeśli dotyczy, pisemne zatwierdzenie odchylenia.
Informacje potrzebne do wyceny
- Opisy ESD na stronie produktu Plastury są informacją od producenta (pierwsza strona); nie są raportem niezależnego laboratorium ani wynikiem zamówionej partii.

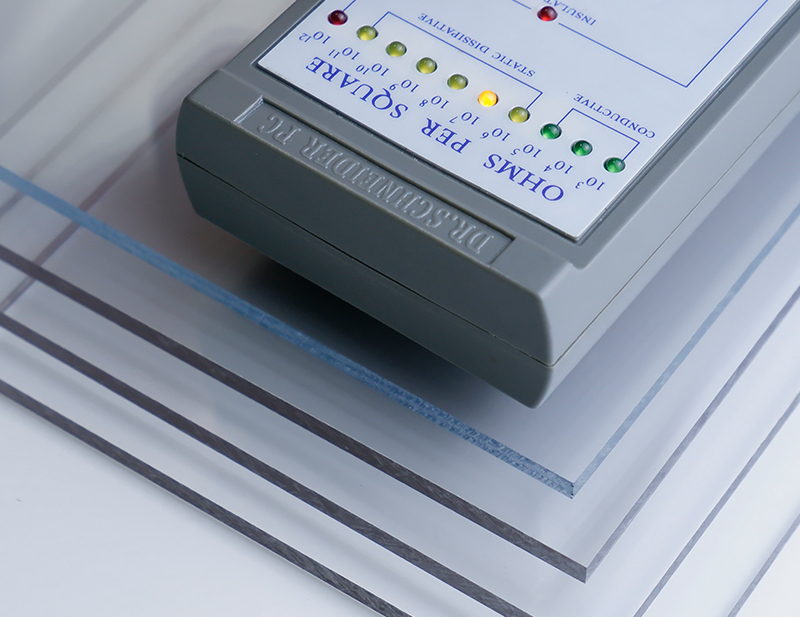

- Zdjęcie wskaźnika rezystancji powierzchniowej nie jest dowodem zakresu rezystancji, metody badania, kalibracji ani certyfikatu.
- Płyta ESD bez właściwego połączenia, uziemienia, kontroli otoczenia i weryfikacji systemu nie zapewnia kompletnej ochrony elektrostatycznej.
- docelowy typ rezystancji i zakres odbioru
- norma badania, napięcie, elektrody, czas pomiaru i kondycjonowanie
- temperatura, wilgotność względna oraz mierzona strona/pozycje
- grubość, kolor, gotowy wymiar, ilość i rewizja rysunku
- układ połączeń lub uziemienia oraz strefy funkcjonalne
- zakres próbki, plan badania partii i wymaganych dokumentów
- czyszczenie, pakowanie, miejsce docelowe i termin potrzeby
Jeśli funkcja elektryczna nie jest wymagana, sprawdź jakość przezroczystąPorównaj wymaganie twardej powłoki przy zużyciu powierzchniOceń ryzyka systemowe i izolacyjne w urządzeniach energetycznychPrzygotuj zakres rysunku i obróbki panelu ESDOpracuj plan pomiarów partii i niezgodnościPoproś o wycenę techniczną płyty poliwęglanowej ESD
