Płyta komorowa poliwęglanowa: struktura, wymiary i montaż

Kiedy potrzebna jest płyta komorowa?

Opublikowane zastosowania obejmują szklarnie, ściany osłonowe, zadaszenia parkingów, markizy, drzwi, okna i przegrody wewnętrzne. Ponieważ jest lżejsza i cieplejsza od płyty litej, wyróżnia się w projektach, w których istotne są koszty ogrzewania i ciężar ramy nośnej. Zamknięte powietrze zapewnia izolację i pozwala uzyskać większą rozpiętość w stosunku do ciężaru; cele projektu dotyczące ciepła, obciążeń i rozpiętości zapisz przed wyceną. W szklarniach i tunelach uprawowych priorytetem jest utrzymanie ciepła i odporność na grad, a w zadaszeniach parkingów — rozpiętość i łatwość montażu.

Płyta komorowa czy komórkowa — to ta sama płyta

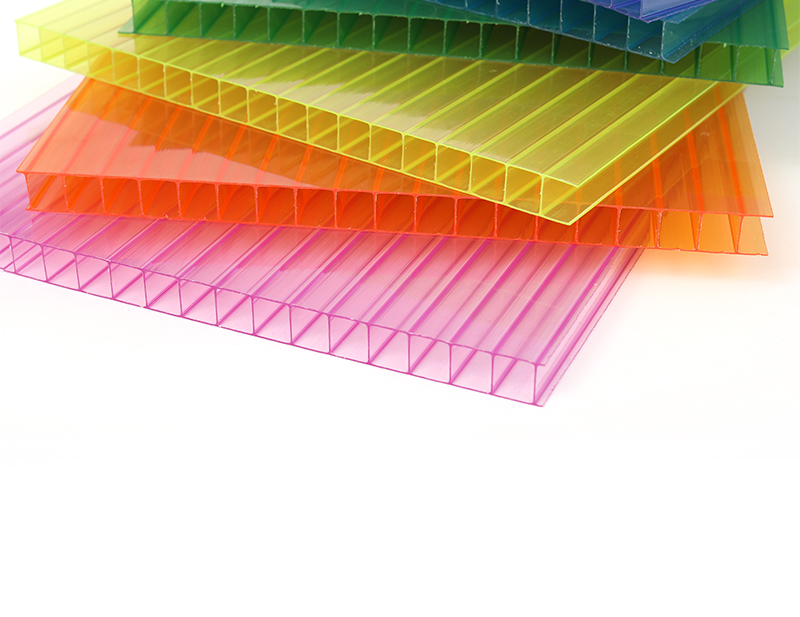

Ten materiał kupuje się pod kilkoma nazwami i wszystkie oznaczają to samo: płytę komorową, czyli poliwęglan o strukturze wielokomorowej. W zapytaniach pojawiają się płyta komorowa, płyta komórkowa, płyta poliwęglanowa komorowa, poliwęglan komorowy i płyta kanalikowa — to jedna i ta sama konstrukcja, w której żebra rozdzielają dwie lub więcej ścianek i zamykają między nimi powietrze.

Nie należy jej mylić z płytą litą, która nie ma komór: lita daje maksymalną przejrzystość i odporność na uderzenia, komorowa daje izolację i większą rozpiętość przy mniejszym ciężarze.

Wymiary płyt komorowych

Cięcie na wymiar w fabryce eliminuje odpad z docinania na budowie i pozwala dopasować długość płyty do rozstawu krokwi, zamiast dobierać konstrukcję do standardowej długości płyty.

4, 6, 8 czy 10 mm — jak dobrać grubość na dach

Najczęstsze pytanie dotyczy właśnie tych czterech grubości płyty dwukomorowej. Nie są zamienne, a różnica sprowadza się głównie do tego, jak daleko płyta przenosi obciążenie między płatwiami.

Powyżej 10 mm zmienia się strukturę, a nie grubość. Dwukomorowa obejmuje 4–10 mm, trzykomorowa i X 8–16 mm, plaster miodu 10–20 mm. W zakresie, w którym się pokrywają, płyta trzykomorowa 10 mm daje większą rozpiętość i lepszą izolację niż dwukomorowa o tej samej grubości, ponieważ dodatkowa ścianka pracuje konstrukcyjnie, a sama grubsza warstwa powietrza nie. Dla porównania: 16 mm trzykomorowa sięga powyżej 1 500 mm rozstawu płatwi wobec ok. 700 mm dla 6 mm dwukomorowej.

Do wyceny potrzebujemy rozstawu płatwi, wymiarów płyty, obciążenia śniegiem i wiatrem dla lokalizacji oraz informacji, czy przestrzeń pod dachem jest ogrzewana. Grubość wynika z tych danych. Nie publikujemy pełnej tabeli rozpiętości, ponieważ wartości zmieniają się wraz z obciążeniem, sposobem mocowania i szerokością płyty, a tabela czytana bez kontekstu jest najczęstszą przyczyną niedowymiarowania dachu.

Jak wybrać strukturę?

Przewodnik wyboru dzieli konstrukcje na trzy grupy: dwuścienna (4–10 mm) jest domyślna dla zadaszeń parkingów, ciągów pieszych i małych szklarni; jest najtańsza za metr kwadratowy i najłatwiejsza w ręcznym transporcie. Trójścienna i konstrukcja X (8–16 mm) dają lepszą izolację i większą rozpiętość; opłaca się, gdy ważne są rachunki za ogrzewanie lub obciążenia śniegiem. Struktura plaster miodu (10–20 mm) jest najsztywniejsza w stosunku do ciężaru; stosuje się ją przy długich rozpiętościach i minimalnej ramie. Wybór struktury powinien być wyceniany w zależności od rozstawu ramy i lokalnych wymagań obciążeniowych.

Jakie właściwości komorowe publikuje Plastura?

Opublikowane zestawienie podaje następujące wartości: struktury — dwuścienna, trójścienna, X i plaster miodu; grubość 4–20 mm; standardowe szerokości 1220 mm i 2100 mm; długość cięta na zamówienie, przy załadunku kontenera zwykle 5,8 m lub 11,8 m; płyta dwuścienna 6 mm około 1,3 kg/m²; w jakości przezroczystej przepuszczalność światła 78–82%, dostępne wersje opal i brąz; ochrona UV standardowo nakładana metodą współwytłaczania na stronę wystawioną na działanie warunków; kolory — przezroczysty, opal, brązowy, niebieski i zielony. Dodatkowo podano wydajność trudnopalną B1 i izolację akustyczną 5–9 dB względem szkła o tej samej grubości. Dla płyty komorowej wartości te to informacja o produkcie od producenta (pierwsza strona); zamawianą jakość należy zweryfikować próbką i danymi technicznymi.

Jakie są błędy montażu?

Większość reklamacji wynika nie z wady płyty, lecz z błędów montażu; trzy są najczęstsze. Jeśli komory ułożone są poziomo, kanały nie odprowadzają wody w kierunku spadku, kondensacja zostaje w środku i panel w ciągu jednego sezonu zarasta glonami; kanały muszą biec w kierunku spadku. Jeśli końce zostaną pozostawione otwarte lub oba całkowicie uszczelnione, wilgoć zostaje uwięziona wewnątrz komór; górna krawędź otrzymuje taśmę pełną, dolna — taśmę wentylowaną. Jeśli strona UV zostanie zamontowana do dołu, strona bez ochrony patrzy na słońce; gdy oznaczona strona folii jest zamontowana odwrotnie, płyta żółknie w ciągu dwóch–trzech lat, a gwarancja traci ważność.

Jaką rozpiętość osiąga?

Rozpiętość zależy od grubości, struktury, rozstawu belek oraz lokalnych obciążeń śniegiem i wiatrem. Orientacyjnie płyta dwuścienna 6 mm nadaje się do rozstawu belek około 700 mm; trójścienna 16 mm osiąga ponad 1500 mm. Jeśli prześlesz rysunek ramy i wymagania obciążeniowe, rozpiętość zostanie potwierdzona; bez rysunku i warunków obciążenia nie można zagwarantować rozpiętości. W regionach o dużym obciążeniu śniegiem wybór między tymi dwiema wartościami należy potwierdzić obliczeniami obciążenia projektanta konstrukcji.

Czy można ją giąć?

Tak, wyłącznie w kierunku komór i na zimno, przy minimalnym promieniu około 175-krotności grubości płyty. W poprzek komór nie można giąć; to ograniczenie kierunkowe należy zaznaczyć na rysunku projektu. Zakrzywione dachy i tunele ocenia się według tej zasady promienia i kierunku; bez podanego promienia gięcia na rysunku nie udziela się zobowiązania produkcyjnego ani montażowego.

Wycena i odbiór próbki

Przy zamówieniu płyty komorowej opublikowany punkt wyjścia to 100 m² lub 1 tona; standardowe wymiary i kolory magazynowe są gotowe w ciągu 7–10 dni, niestandardowe wytłaczanie w 12–18 dni; obróbka CNC dodaje 3–7 dni. W wycenie struktura, grubość, szerokość, długość, kolor, strona UV i ilość muszą być powiązane z tą samą pozycją produktu. Na próbce ciężar, przepuszczalność światła i geometrię komór porównuje się z oferowaną jakością; oznaczenie strony UV i wymóg kierunku montażu pozostają na etykiecie próbki.
